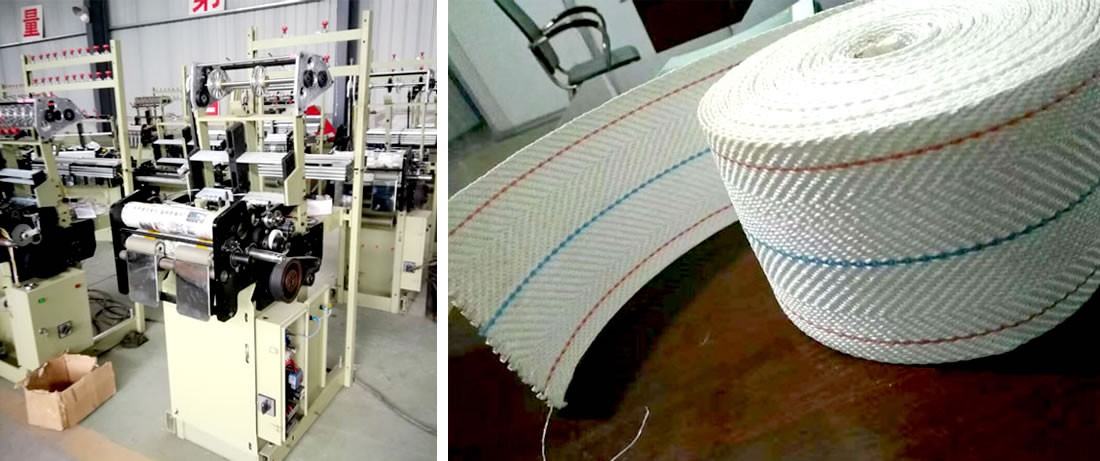

無梭機 Needle Loom
無梭機適用于鉤編無彈性或者有彈性的織帶，比如內衣帶，絲帶，鞋帶，安全帶等，廣泛用于服裝、箱包、鞋帽、汽車等行業。
Needle loom machine is applicable to produce many kinds of elastic and non-elastic narrow fabrics, such as bra tape, ribbon, shoelace, seat belt and so on, which are commonly used in garments, luggage, shoes, and auto industries.
技術性能介紹
1. 系統介紹
本織帶機采用任意排花鏈式，通過不同的經緯交織方式，可織造出不同花紋組織的各種加寬，加厚的窄幅織物。
1.1 系統工作原理
此機是利用一個直流馬達來供給馬力傳動齒輪，以任意排花鏈式改變織物結構以達到織造之目的。
在織造過程中，經紗會通過花鏈所形成的組織花紋，由棕框控制起落，形成交叉開口此時，帶動緯紗的緯紗鉤針從開口處穿過，與位于帶子右側的織針相遇，織針會勾住緯紗鉤針上的緯紗隨著機器的繼續運轉，緯紗鉤針會退回左側同時，鋼扣會擺動將緯紗打緊，形成一緯，重復此動作，即完成織造過程
1.2系統實施
將經好紗線之盤頭掛于紗架之上，將紗線依次通過分紗桿，斷紗停電裝置，棕絲片，織造頭調整所需緯密，工藝安排為花鏈片排列出三一空心組織，使用四列棕框，穿紗依次為1234循環穿好緯紗，調整機器開口時間，啟動機器開關即可開始織造。
1.2 設備用途：
本機臺用于生產各種PP帶，棉帶，安全帶，松緊帶等加寬，加厚的窄幅織物
1.3 系統性能及主要技術參數
斷紗自動停止裝置利于操作，馬達快速剎車，有效減少紗線浪費和廢帶的產生；
采用任意排花鏈式，客戶可根據不同的花紋進行排列，花板片采用尼龍搭扣式鏈接，更改花樣容易，準確率高，拆裝方便。
自動循環潤滑裝置，保養容易，低噪音，機件壽命長。
機臺結構精密，設計合理。零部件采用高品質的材料和精密的加工，折舊率低，供應迅速。
|
Model |
Machine width |
Ribbon number |
Reed width |
Shedding frame |
Card repeat |
Power |
RPM |
|
2/300 |
680 |
2 |
300mm |
12-16 |
48 |
1.5PH |
600-800 |
|
2/200 |
680 |
2 |
200mm |
12-16 |
48 |
1.5PH |
600-800 |
|
2/165 |
560 |
2 |
165mm |
12-16 |
48 |
1.5PH |
600-800 |
|
2/160 |
560 |
2 |
160mm |
12-16 |
48 |
1.5PH |
600-800 |
|
2/135 |
560 |
2 |
135mm |
12-16 |
48 |
1.5PH |
600-800 |
|
2/110 |
430 |
2 |
110mm |
12-16 |
48 |
1.5PH |
600-800 |
|
2/80 |
430 |
2 |
80mm |
12-16 |
48 |
1.5PH |
600-800 |
|
4/80 |
610 |
4 |
80mm |
12-16 |
48 |
1.5PH |
800-1000 |
|
4/65 |
560 |
4 |
65mm |
12-16 |
48 |
1.5PH |
800-1000 |
|
4/55 |
560 |
4 |
55mm |
12-16 |
48 |
1.5PH |
800-1000 |
|
6/45 |
600 |
6 |
45mm |
12-16 |
48 |
1.5PH |
800-1000 |
|
6/55 |
610 |
6 |
55mm |
12-16 |
48 |
1.5PH |
800-1000 |
|
8/30 |
600 |
8 |
30mm |
12-16 |
48 |
1.5PH |
1000-1200 |
|
8/35 |
610 |
8 |
35mm |
12-16 |
48 |
1.5PH |
1000-1200 |
|
8/45 |
680 |
8 |
45mm |
12-16 |
48 |
1.5PH |
1000-1200 |
|
10/25 |
680 |
10 |
25mm |
12-16 |
48 |
1.5PH |
1000-1200 |
|
10/30 |
680 |
10 |
30mm |
12-16 |
48 |
1.5PH |
1000-1200 |
|
12/16 |
610 |
12 |
16mm |
12-16 |
48 |
1.5PH |
1000-1200 |
|
12/25 |
680 |
12 |
25mm |
12-16 |
48 |
1.5PH |
1000-1200 |
